Принципы построения конструкции технологии «Остов PRO»

Несущий корпус «Остов PRO» работает как единая пространственная система. Чтобы собирать его без ошибок, монтажнику важно понимать три вещи: как перекрываются стыки, какую роль играют листы и как соединение передаёт нагрузку.

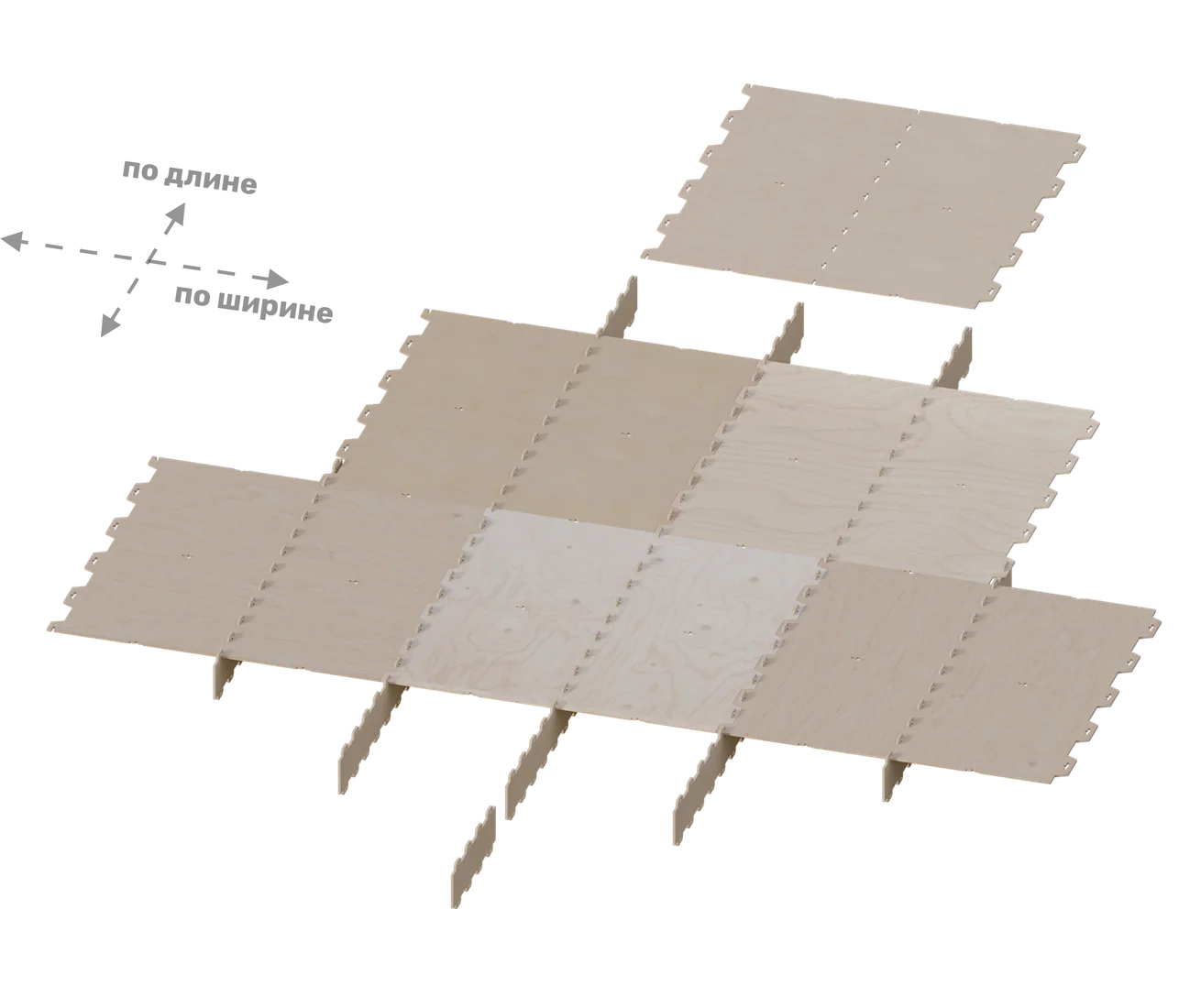

Стык перекрывает целая деталь

Если две листовые детали соединяются встык, линия соединения остаётся потенциально слабым местом. В конструкции её перекрывает ответная цельная деталь, связанная с обеими сторонами через «шип–паз». Так отдельные листы объединяются в непрерывную плоскость.

Этот принцип позволяет наращивать длину и ширину конструкции без попытки изготовить один огромный лист. Важно не просто состыковать элементы, а установить предусмотренную проектом связь, которая перекрывает разрыв.

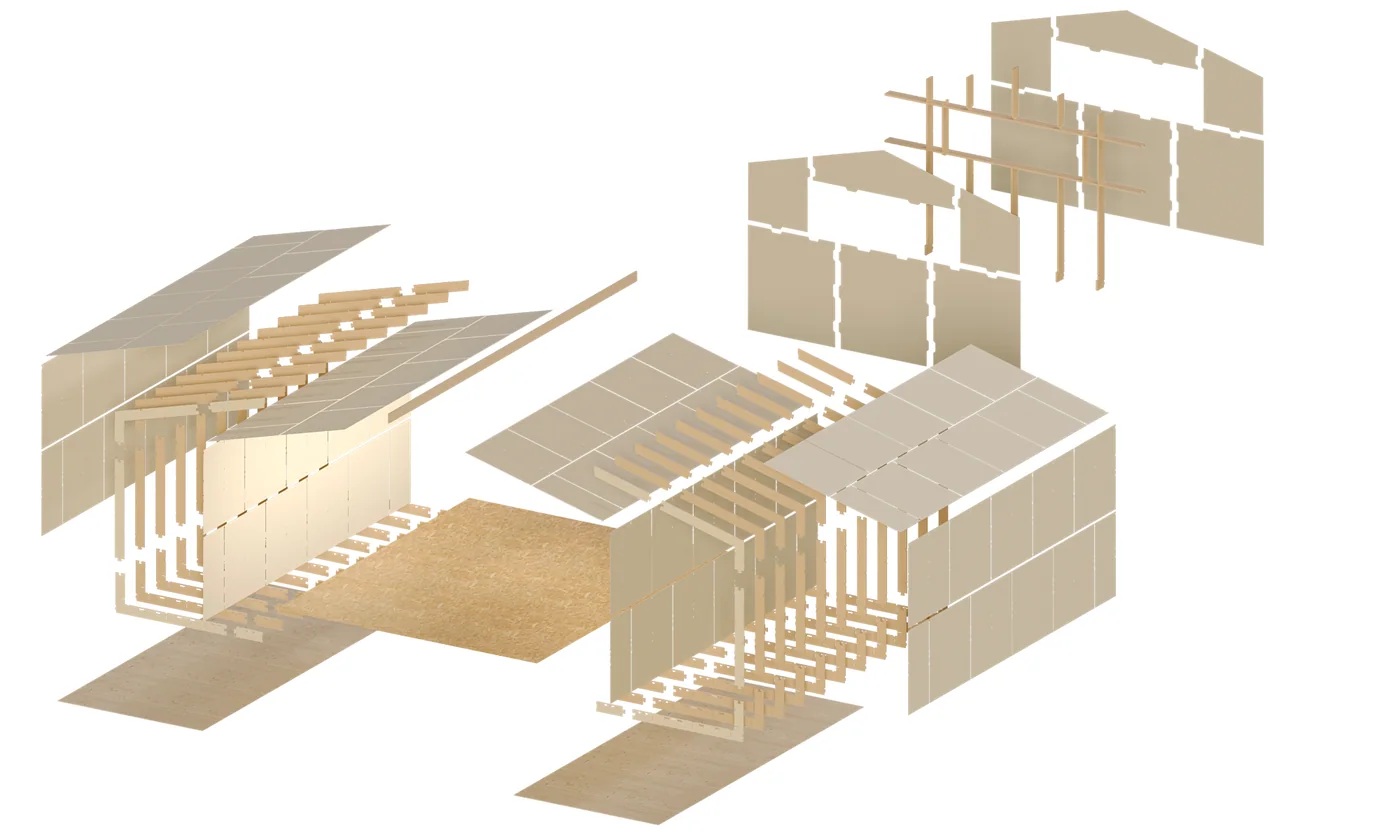

Лист — несущий элемент

В обычном каркасе обшивку часто воспринимают как вспомогательный слой. В НКЛМ листовая деталь входит в расчётную схему. Она работает совместно с рёбрами, соседними плоскостями и крепежом. Самовольный вырез, перенос паза или замена материала меняет работу узла.

Основные варианты соединений

В проекте могут встречаться выступающие, видимые и скрытые шипы. Способ фиксации зависит от узла и последующей отделки: применяют саморезы в закладную, конфирматы, болтовые соединения и предусмотренные проектом шканты. Выбирать крепёж «по привычке» нельзя — монтажник сверяется с деталировкой.

Из листов собирают тавровые и двутавровые балки, плоскости встык и внахлёст, прямые и многогранные углы, радиусные элементы. Во всех случаях геометрия соединения должна совпасть без принудительного изгиба и подрезки несущей части.

Как повышают жёсткость

• добавляют рёбра и связи;
• увеличивают число совместно работающих слоёв;
• перекрывают стыки цельными деталями;
• замыкают плоскости в пространственный контур.

Решение принимает проектировщик. Монтажник контролирует, чтобы все предусмотренные элементы были установлены и закреплены.

Контроль перед переходом дальше

Проверьте совпадение маркировки со схемой, полную посадку шипов, наличие всех рёбер и крепежа, а также геометрию собранного участка. Если соединение не сходится без усилия, остановитесь и найдите причину. Подгонка несущей детали без согласования недопустима.
