Модуль 3
Комплектация и маркировка деталей
Маркировка связывает физическую деталь с чертежом и схемой сборки. До начала монтажа бригада должна принять комплект, проверить упаковку и организовать детали так, чтобы нужный элемент находился без перебора всей поставки.
Что приходит на площадку
Комплект может поставляться в виде раскроенных деталей или предварительно собранных элементов — состав зависит от проекта и условий поставки. Вместе с деталями передают крепёж, упаковочный лист и сборочную документацию в предусмотренной комплектации.

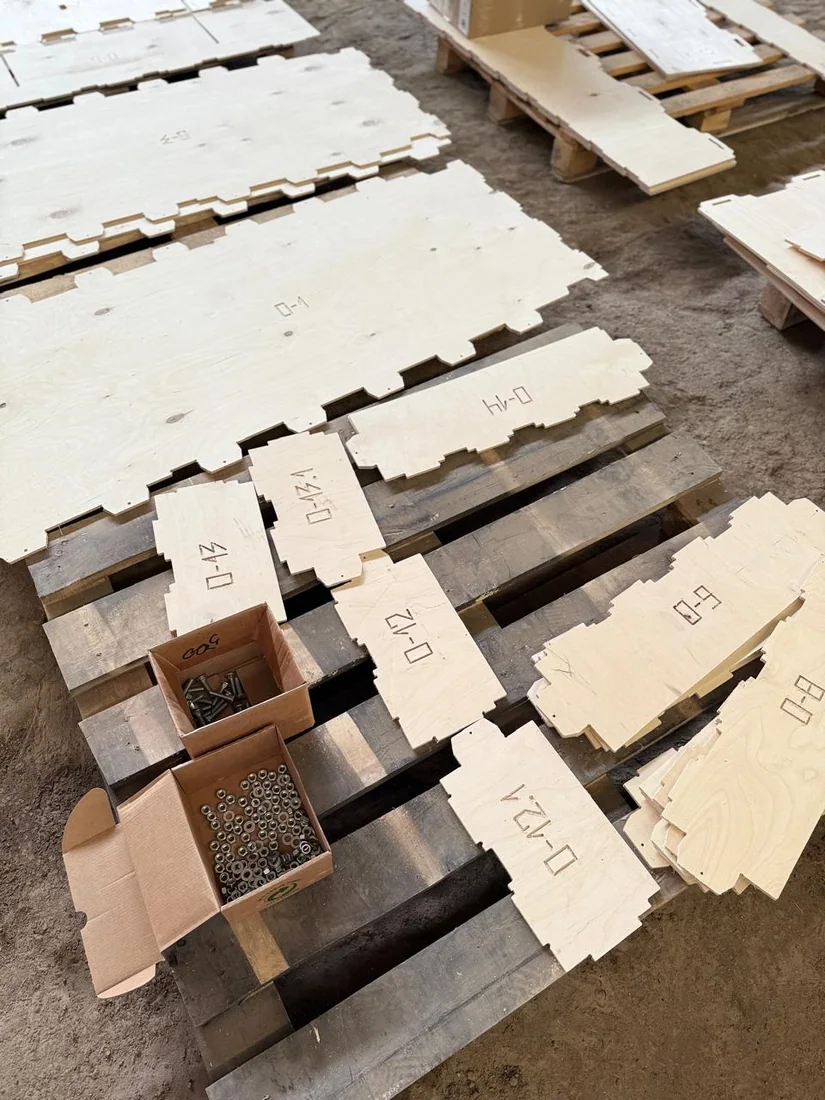

Как читать маркировку
Обозначение детали состоит из буквенной группы, номера и, при наличии, варианта исполнения. Точный формат приведён в документации конкретного проекта. Не определяйте назначение элемента только по его форме: похожие детали могут отличаться пазами, ориентацией или местом установки.
Приёмка поставки
- Осмотрите упаковку до разгрузки и зафиксируйте повреждения.
- Сверьте число упаковочных мест с накладной.
- Проверьте маркировку пачек и доступность документации.
- После вскрытия сверяйте детали с комплектовочной ведомостью.
- Недостачу, намокание или повреждение сфотографируйте и передайте ответственному лицу.

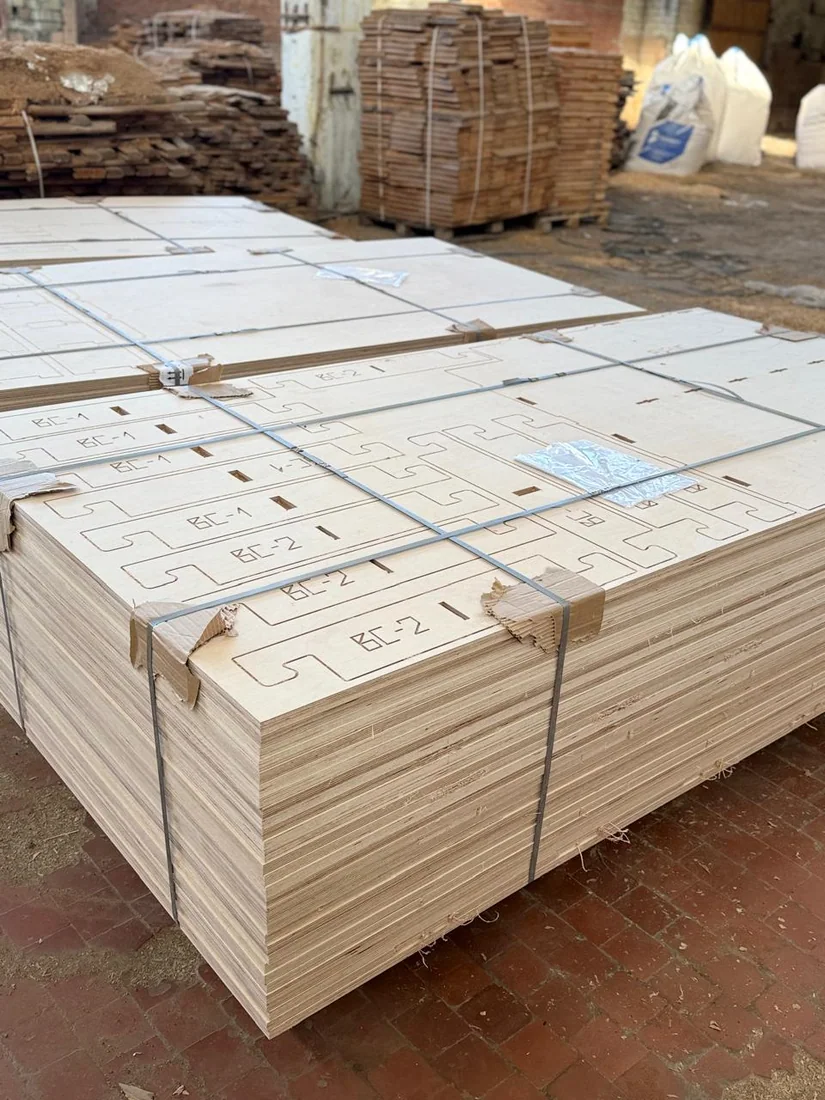

Как разложить детали
Размещайте пачки на подкладках, без контакта с грунтом. Разделите элементы по этапам сборки и маркировочным группам. Детали первого этапа должны быть доступны сверху; иначе бригада потеряет время на повторное перемещение и повысит риск повреждения кромок.
Минимальный инструмент
Для базовых операций нужны шуруповёрт, резиновая киянка, рулетка, уровень и электролобзик для согласованных вспомогательных работ. Состав инструмента уточняют по проекту. Киянка помогает посадить соединение без повреждения кромки, но не должна компенсировать неверную ориентацию детали.
Правило перед монтажом
Деталь устанавливают только после тройной проверки: маркировка совпадает со схемой, ориентация понятна, место монтажа подготовлено. Если хотя бы один пункт не подтверждён, элемент откладывают до уточнения.
